一、設計原則及要求：

　　1、新系統施工期間不能影響原除塵系統的運行，業主單位允許新系統的接口時間為48h.新系統與原系統的接口盡可能簡單，新系統投運后將原除塵系統拆除。

　　2、為減低改造投資，新系統的設計盡可能采用原系統中的動力設備(引風機Y468-12.5D，風量=94332m/h，風壓p=3770Pa，電機功率為132kW。

　　3、本次改造不考慮煙氣的脫硫，但設計時要為煙氣脫硫設備預留位置。

　　4、設計煙氣排放濃度<150mgym2，煙氣黑度為1級。

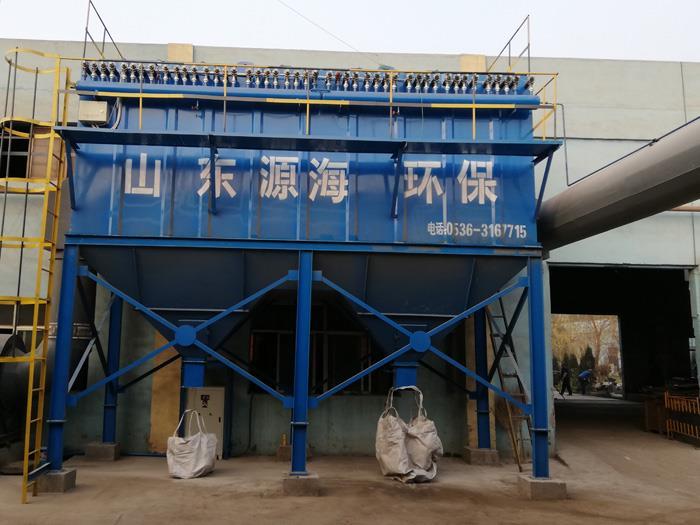

　　二、脈沖布袋式除塵器設計要點：

　　1、彎頭及三通：

　　由于含塵氣體對彎頭、三通的沖刷磨損，較易磨穿、漏風，影響正常的收塵效率，因此彎頭及三通處應采取增加耐磨的措施。

　　2、收塵罩設計：

　　收塵罩是除塵系統中的關鍵部件，如果收塵罩設計不合理，將影響整個系統的除塵效果。收塵罩有多種形式，設計時應達到形式適宣宜、位置正確、風量適中、檢修方便的原則。

　　3、清掃孔：

　　在除塵管道內會有粉塵沉積，為了保障除塵系統正常運行，應設置清掃孔對除塵管道定期清掃。清掃孔的位置應在管道的側面或上部，須嚴密不透風。

　　通常來說，脈沖布袋式除塵器除塵點多，較難達到管道的理想平衡。在設計中，可通過設置閥門調節各支管的壓力平衡。
